Beschreibung

Drehdurchmesser max. 3.800 mm
Spindelflanschdurchmesser 1.900 mm
max. Schwingdurchmesser 3.800 mm

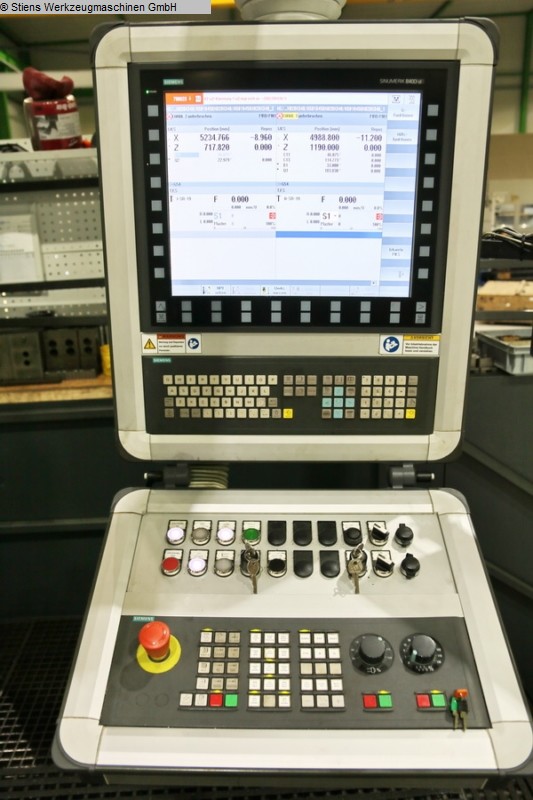

Steuerung 840 D sl Siemens
Hauptspindel:
Drehzahlbereich - Hauptspindel max. 100 min/-1
Antriebsleistung - Hauptspindel 200 kW
Max. Drehmoment 67.000 Nm
Getriebe 1:30
max. Belastung - kg
C-Achse

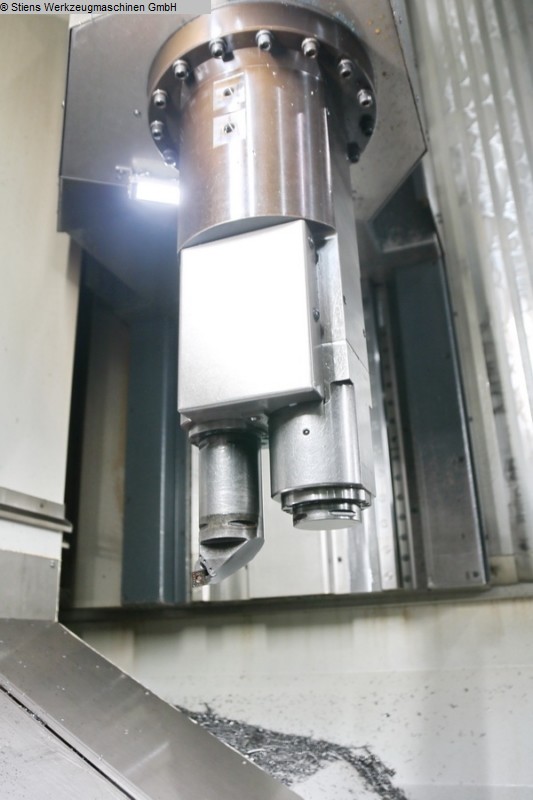

Werkzeugträger: Rechts / Right
Werkzeugaufnahme Capto C8

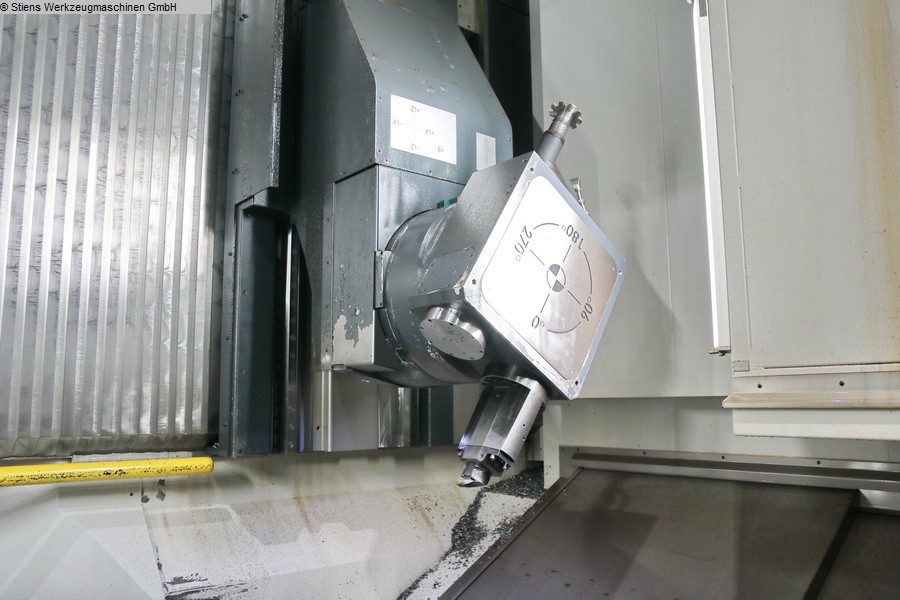

schwenkbar B: 0 - 270 °
Drehzahlbereich - angetr. Werkzeugpos. max. 6.000 min -1
Max. Drehmoment 120 Nm
Werkzeugträger: Links / Left
Werkzeugaufnahme Capto C8
Werkzeugmagazin: Rechts / Right
Anzahl der Werkzeugplätze 41 pos.
max. Werkzeuggewicht 20 kg
max. Werkzeuglänge 400 mm
max. Werkzeugdurchmesser 120 mm
Kettenteilung 125 mm
Werkzeugaufnahme Capto C8
Werkzeugmagazin: Links / Left
Anzahl der Werkzeugplätze 25 pos.
Werkzeugdurchmesser bei voller Bestückung 150 mm
max. Werkzeuggewicht 20 kg
max. Werkzeuglänge 400 mm
Verfahrwege:
x-Achse 1: 2.800 mm
x-Achse 2: 3.200 mm
z-Achse 1.000 mm
Vorschübe:
Eilgang X: 32 / Z: 20 m/min
Vorschubkraft X/Z: 22 kN
Gesamtleistungsbedarf 280 kVA
Maschinengewicht ca. 155 t
Raumbedarf ca. 10,4 x 6,3 x 5,7 m

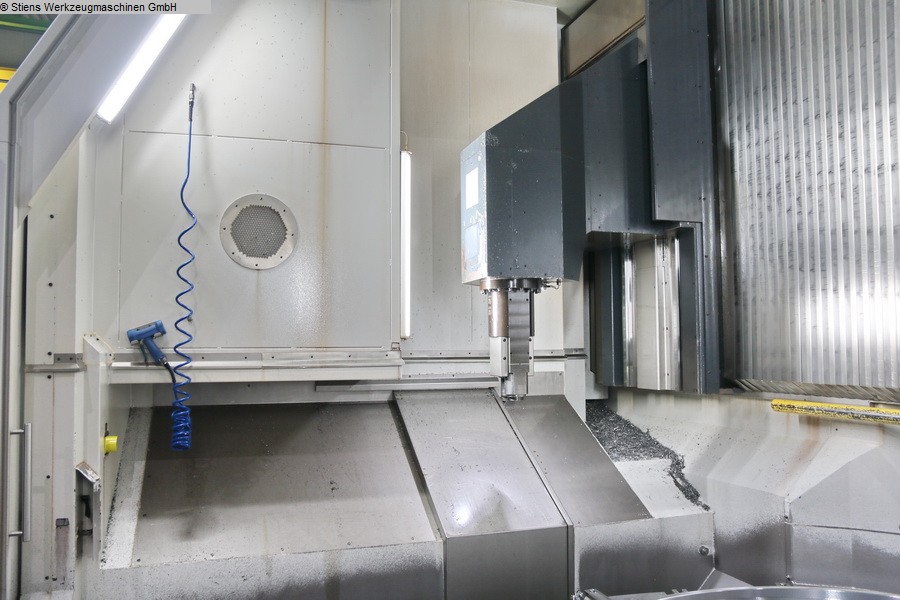

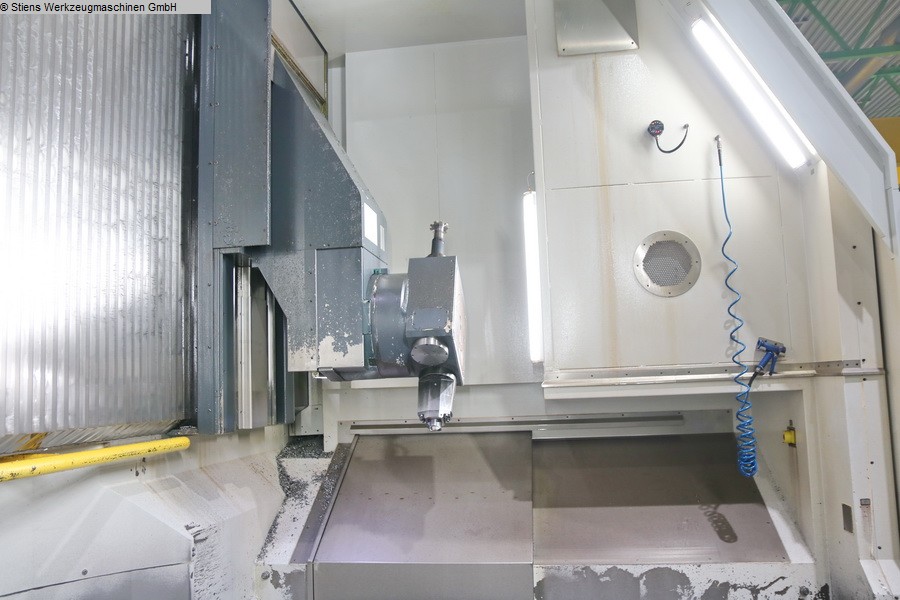

CNC Vertikaldrehmaschine PITTLER - PV 4000 - Steuerungserweiterung / Software SINUMERIK 828D/840D SL ProgramSYNC Softwareoption - 12 Backen Ausgleichsfutter von RÖHM - Einfahrbare Trittgitter - Kühlmittel Umwälzung - Kühlmittelklimatisierung - Öl-Schlauchskimmer - SIEMENS Safety integrated - Netzwerkschnittstelle / Datenübertragung DNC Option - Ferndiagnose für den NC Bereich - Teleservice für integrierte PLC der Sinumerik 840 D - Ethernetanschluss im Schaltschrank - variabler Drehzahlbereich zum Vermeiden von Schwingungen - Luftreiniger, elektrostatische Abscheidung - Messtaster für In Prozess Werkstückvermessung - Begehbarer Arbeitsraum
