Beschreibung

Drehdurchmesser 350 mm
Drehlänge 650 mm

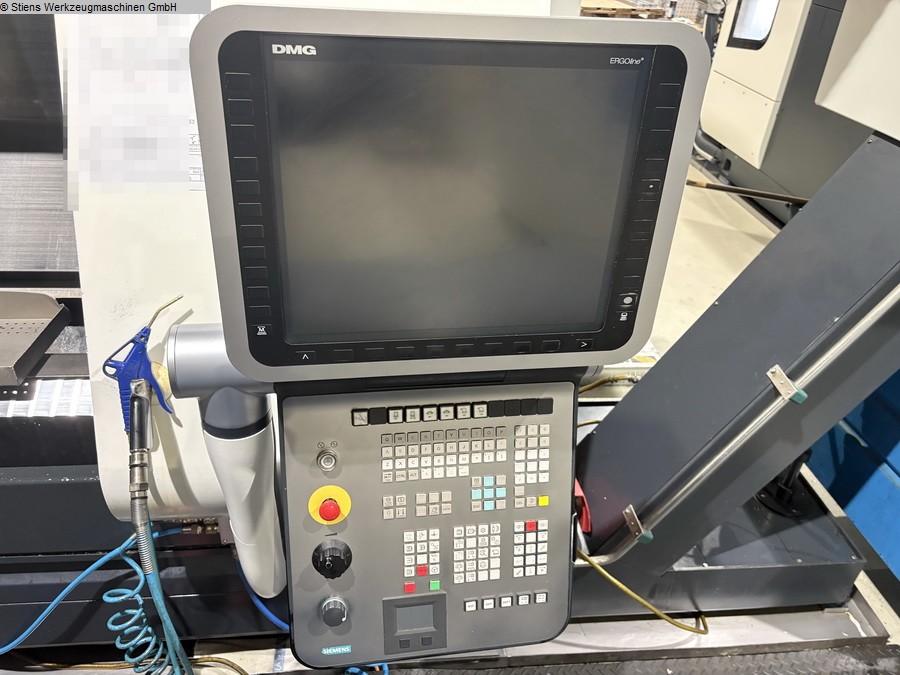

Steuerung 840 D SL ShopTurn Siemens
Umlaufdurchmesser über Bett 385 mm
Umlaufdurchmesser über Planschlitten 350 mm
Hauptspindel:
Drehzahlbereich - Hauptspindel 0 - 4.500 min/-1
Antriebsleistung - Hauptspindel 11,5 / 8 kW
Max. Drehmoment 340 Nm
Spindeldurchmesser im vord. Lager 130 mm
Spindelbohrung 87 mm
Stangendurchmesser max. 65 mm

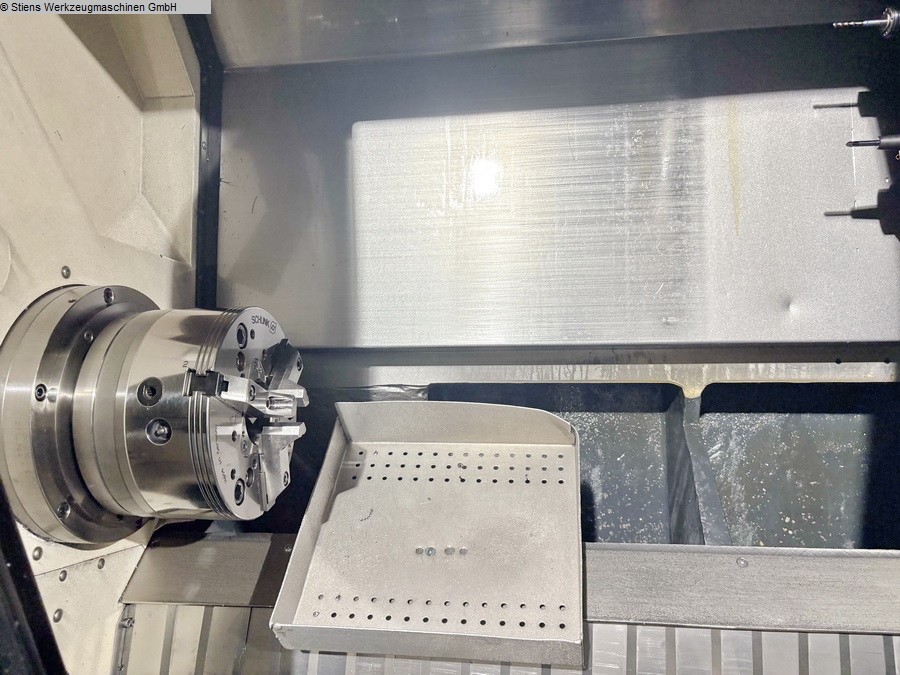

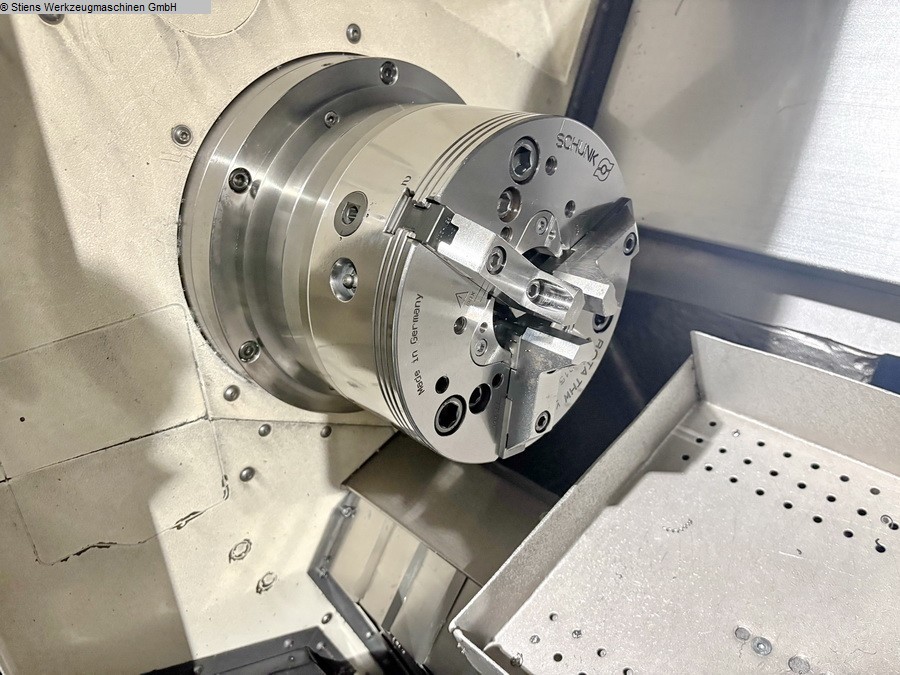

max. Futterdurchmesser 250 mm
Spindelkopf 170 h5
C-Achse

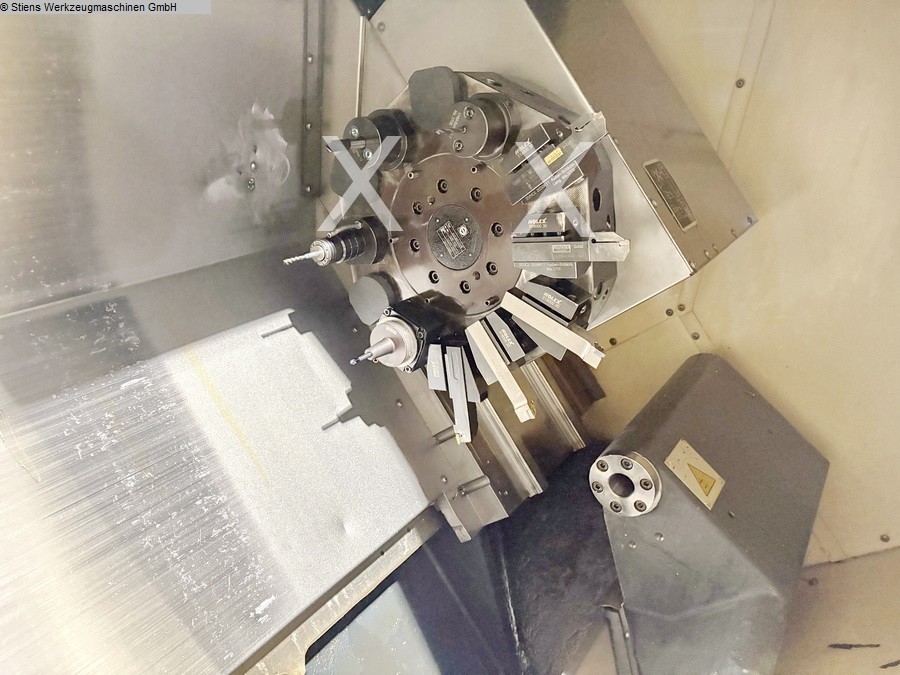

Werkzeugrevolver:
Anzahl der Werkzeugplätze 12 pos.
Schaftdurchmesser DIN 69880: 30 mm
Angetriebene Werkzeugstationen:
Anzahl der angetriebenen Werkzeugstationen 6 pos.
Drehzahlbereich - angetr. Werkzeugstationen max. 4.500 min -1
Antriebsleistung angetr. WZ-Stationen 5,5 kW
Verfahrwege:
x-Achse 255 mm
z-Achse 800 mm
Reitstock:
Reitstockverfahrweg 680 mm
Reitstockaufnahme MK 4
Spanndruck 6,8 kN
Vorschübe:
Vorschubgeschwindigkeit 0 - 30.000 mm/min
Eilgang ( X / Y / Z ) 30 / - / 30 m/min
Vorschubkraft ( X / Y / Z ) 4,5 / - / 6,2 kN
Gesamtleistungsbedarf 28 kW
Maschinengewicht ca. 3,3 t
Raumbedarf ca. 5,0 x 2,5 x 2,3 m

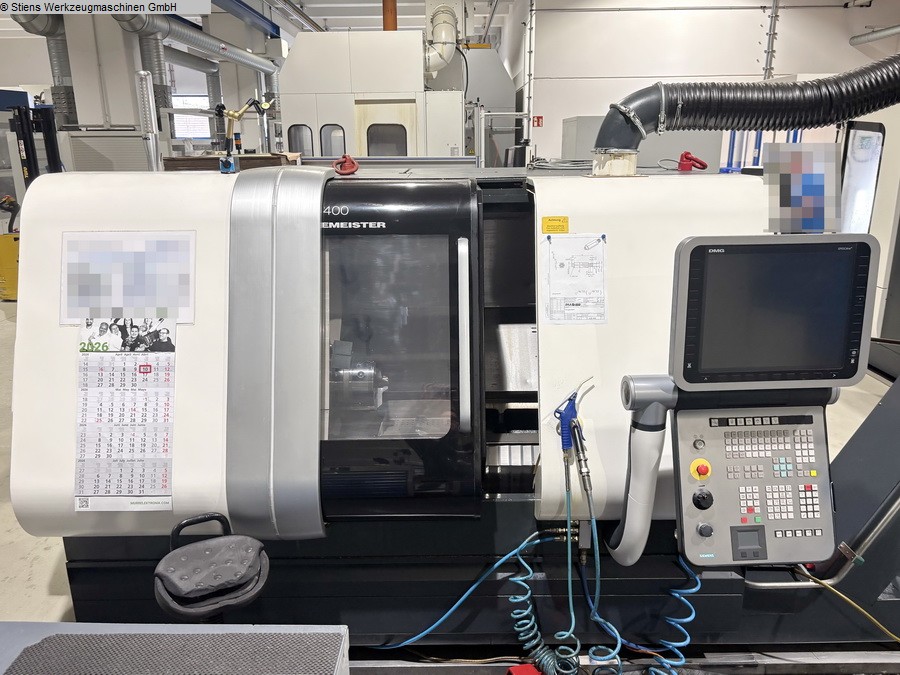

CNC Universal-Drehmaschine GILDEMEISTER - NEF 400 V3 - C-Achse - Werkzeugantrieb - nur ca. 8093h Spindelstunden - inkl. 1x Werkbank - inkl. 1x Werkzeugschrank - inkl. 1x Schrank für VDI Aufnahmen - inkl. 8x Werkzeughalter - inkl. 4x angetriebene Werkzeuge (2x radial, 2x axial)
