Beschreibung

x-Weg 4.500 mm
y-Weg 1.300 mm
z-Weg 1.800 (2.300) mm

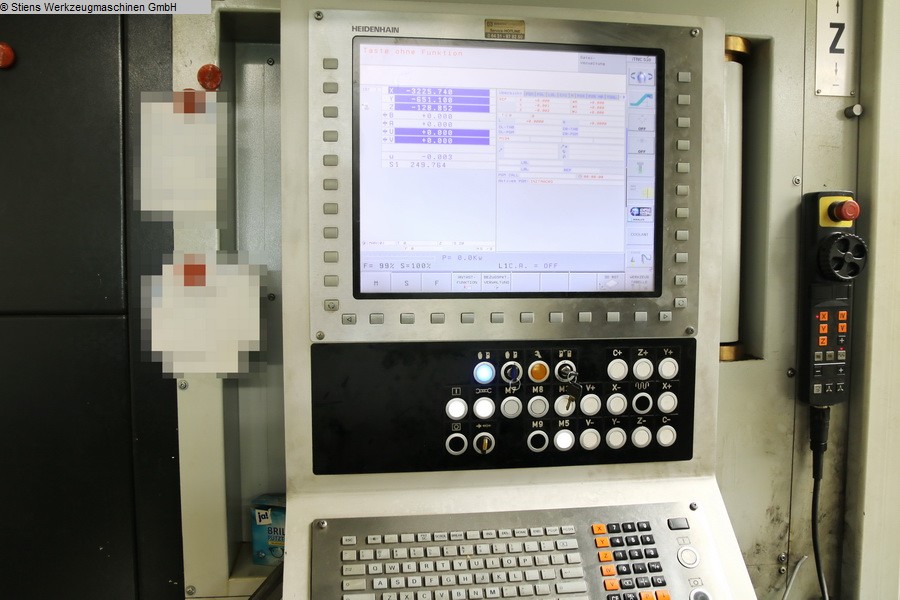

Steuerung iTNC 530 HSCI Heidenhain
Hauptspindel:
Werkzeugaufnahme ISO 50 DIN 69871 AD
Spindeldrehzahlen 20 - 6.000 U/min
Spindelmotor 43 kW
Drehmoment 900 Nm

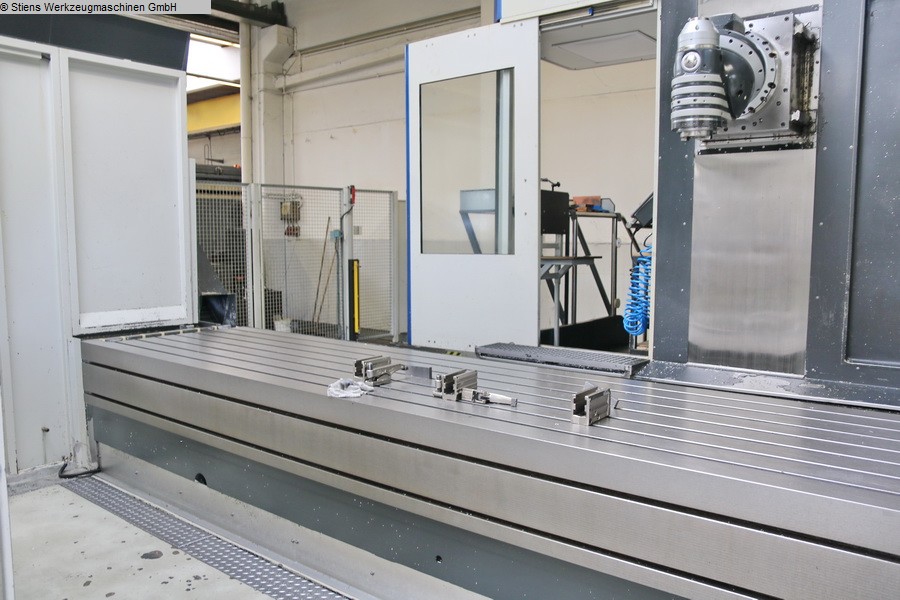

Arbeitstisch:
Tischaufspannfläche 6.000 x 1.100 mm
T-Nuten 6x 22 H12 mm
T-Nuten REF: 1x 22 H7 mm
T-Nuten - Abstand 140 mm

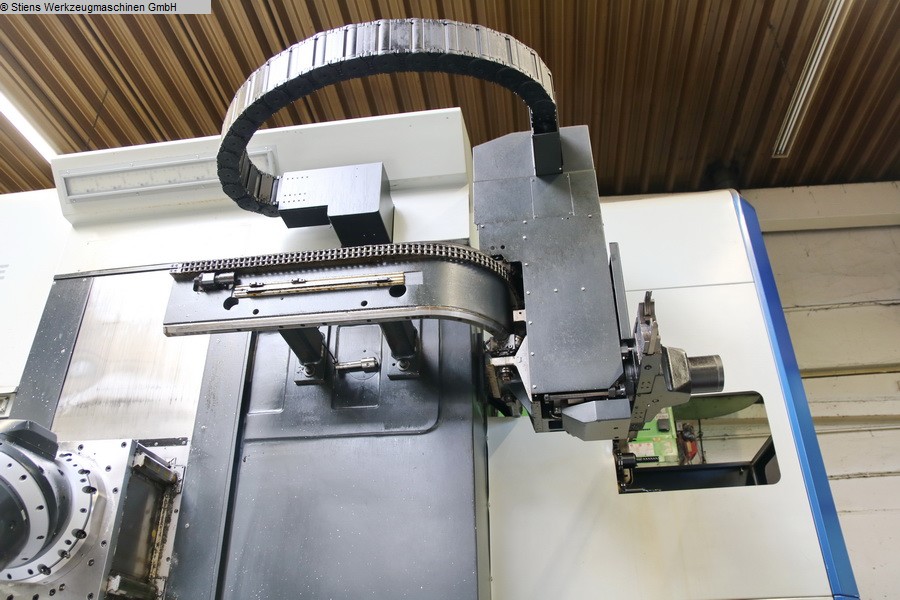

Werkzeugmagazin:
Anzahl der Werkzeugplätze 40 pos.
Werkzeugaufnahme ISO 50 DIN 69871
max. Werkzeugdurchmesser 125 mm
max. Werkzeugdurch. bei freier Nachbarbox. 250 mm
max. Werkzeuglänge 400 mm
max. Werkzeuggewicht 20 kg
Werkzeugwechselzeit 10 sec
Vorschübe:
Eilgang ( X / Y / Z ) 35.000 mm/min
Vorschubkraft ( X / Y / Z ) 16.000 N
Beschleunigung X: 1 | Y:1,5 | Z: 2 m/s²
Gesamtleistungsbedarf 57 kW
Maschinengewicht ca. - t
Raumbedarf ca. - m

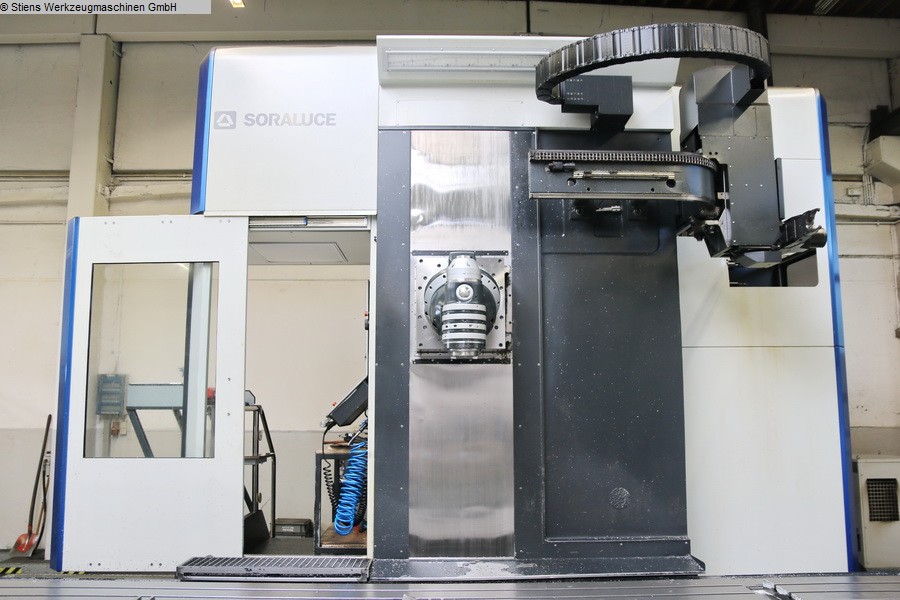

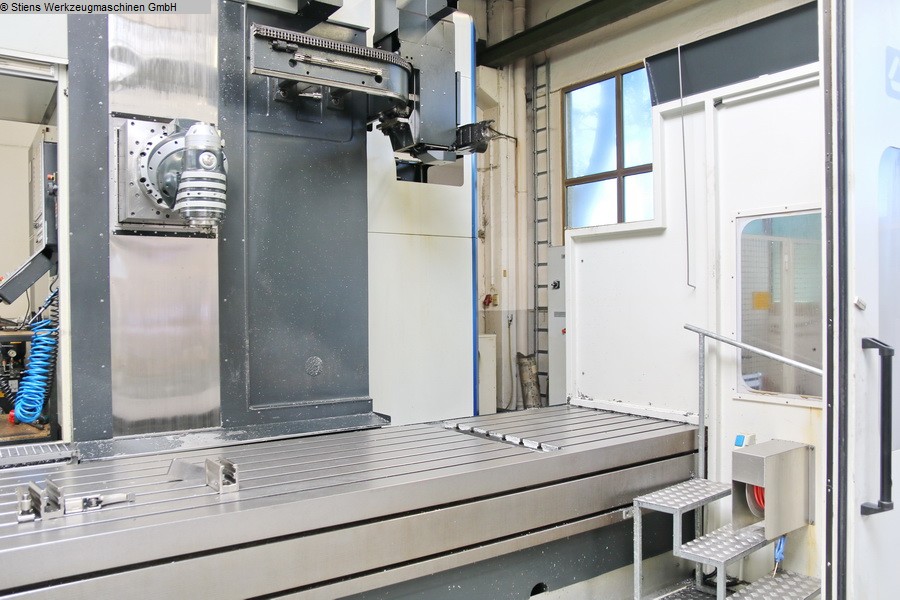

CNC Starrbett Fräs- und Bohrcenter SORALUCE - SLP 6000 - automatisch indexierender Fräskopf mit 0,001 x 0,001 Teilung in zwei Ebenen - Werkzeuganzugskraft: 20.000 N - Vorbereitung "Dynamics Active Stabilizer" - Dynamic Collision Monitoring Software (DCM) - Interpolationsdrehen - INA-Linearwälzführungssystem RUE55-E-L (X/Y/Z-Achse) - Hydromechanische Dämpfungsschlitten (Y/Z-Achse) - Zahnstangenantrieb (X-Achse) - Kugelrollspindeln (Y/Z-Achse) - Heidenhain AC Antriebsmotoren mit digitaler Antriebstechnik - Belüftetes direktes lineares Messsystem Heidenhain - 3D Wärmedehnungskompensation für alle Fräskopfpositionen - Automatische Vorschubregelung - erhöhte Genauigkeit durch Soraluce 3D-Fräskopfkompensation - Vorbereitung NC-Rundtisch für 5-Seitenbearbeitung - Funktion Werkzeugwechsler Be- und Entladen während des Automatikbetriebes - Adaptiv Control - Accura Heads Option - DXF-Konverter - Interpolationsdrehen Heidenhain - Spritzschutzverkleidung (2x Fronttüren 2.500mm)
