Beschreibung

x-Weg 800 mm
y-Weg 1.050 mm
z-Weg 800 mm

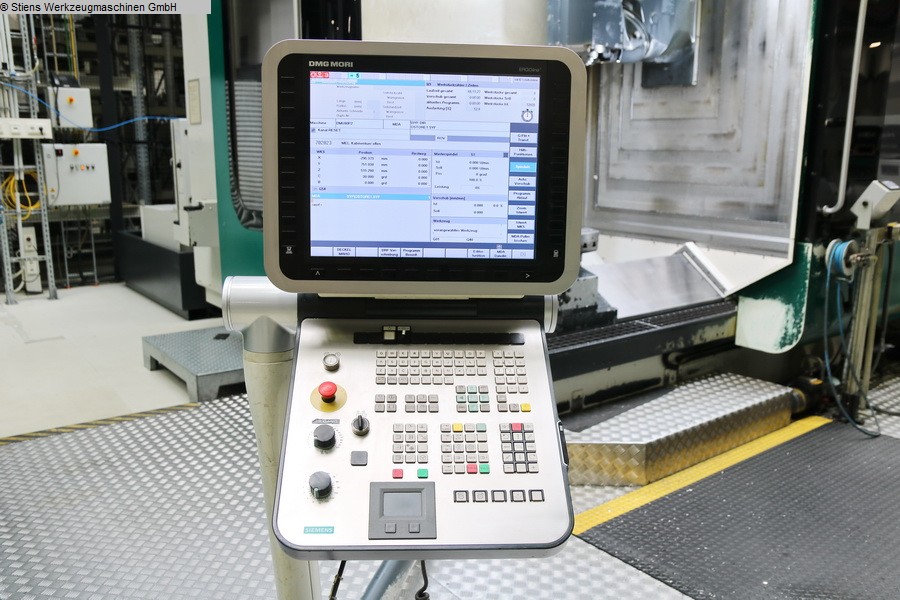

Steuerung 840D solutionline Siemens
Hauptspindel:
Drehzahl Hauptspindel max. 10.000 min/-1
Antriebsleistung - Hauptspindel 44 kW
Max. Drehmoment 288 Nm
Werkzeugaufnahme HSK-A 100 DIN 69893

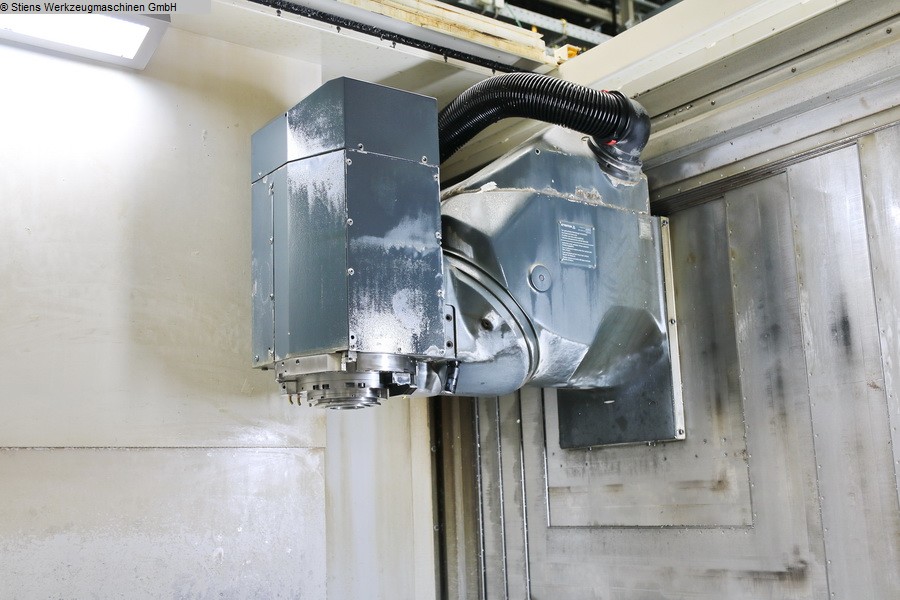

Schwenkbereich -10° / +180 °

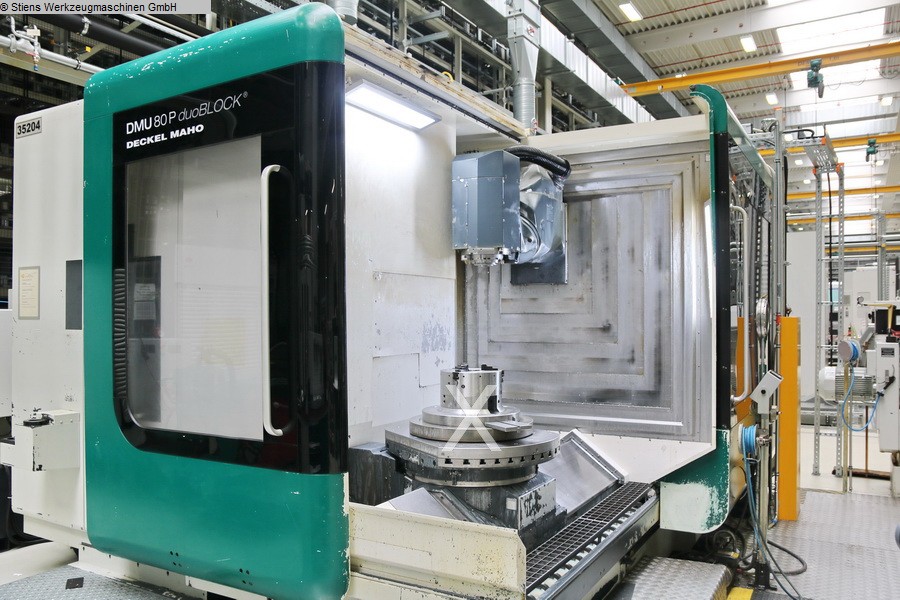

NC-Rundtisch:
Tischaufspannfläche dia. 900 x 700 mm
max. Tischbelastung 1.500 kg
Abstand Spindelnase - Tisch horizontal 50 - 850 mm
Abstand Spindelnase - Tisch vertikal 150 - 950 mm
Tischdrehzahl 35 min/-1
drehbar C: 360 °
Werkzeugwechsler:
Anzahl der Werkzeugplätze 120 pos.
Werkzeugaufnahme HSK-A 100
max. Werkzeugdurchmesser 110 mm
max. Werkzeugdurch. bei freier Nachbarbox. 230 mm
max. Werkzeuglänge 550 mm
max. Werkzeuggewicht 30 kg
Werkzeugwechselzeit 5,4 sec
Vorschübe:
Eilgang ( X / Y / Z ) 60 m/min
Eilgang B-Achse 23 min/-1
Beschleunigung 7 / 6,5 / 6,5 m/s²
Vorschubkraft ( X / Y / Z ) 13 / 13 / 9 kN
Maschinengewicht ca. 13,0 t
Raumbedarf ca. 6,0 x 5,5 x 3,7 m
Gesamtleistungsbedarf 80 kVA

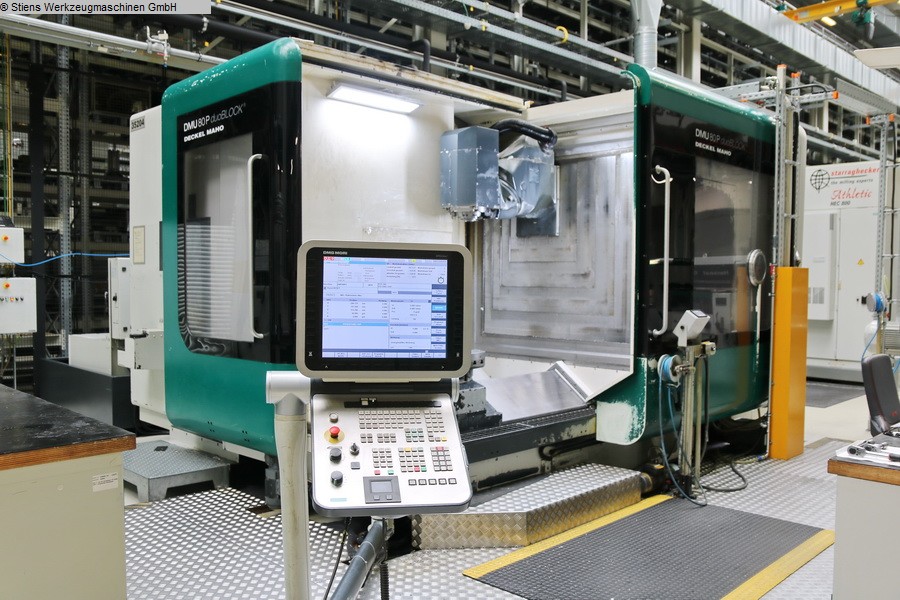

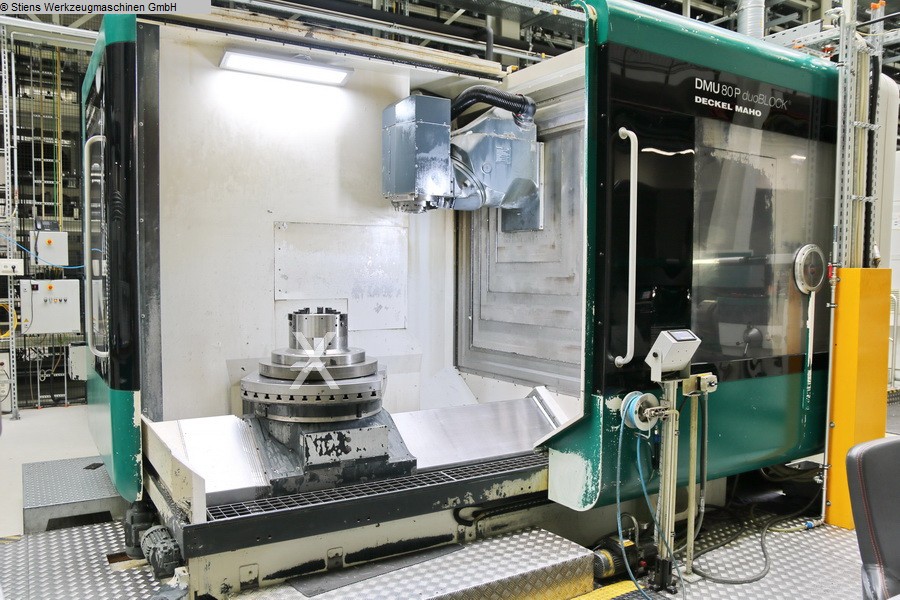

5 Achsen Bearbeitungszentrum - Universal DMG DECKEL MAHO - DMU 80 P duoBLOCK - gesteuerter Schwenkfräskopf / Getriebespindel (B-Achse) - NC-Rundtisch (C-Achse) - Werkzeugidentifikation - 3D-Bearbeitung, 3D Werkzeug-Korrektur - TRANSMIT Mantelflächentrnasformation (Fräsen von Zylinderbahnen) - CompCad-Kompressorfunktion für Hochgeschwindigkeitsbearbeitung - OHNE Werkzeuge
